Установка опор МАФ на эксплуатируемой кровле
Описание решения Установка опор МАФ на эксплуатируемой кровле
Фундаментные плиты устанавливают в слои благоустройства или непосредственно по защитным и дренажным мембранам Tefond.
Размер железобетонных фундаментных плит определяют расчетом в зависимости от габаритов МАФ, их веса и полезной нагрузки с учетом защиты от опрокидывания.
Опора МАФ
Тротуарная плитка на цементно-песчаном растворе
Фундамент под опору МАФ
Карман из материала QDrain с отсыпкой из мытого гравия фракцией 10-30 мм
Плодородный слой для кровельного озеленения
Разделительный слой — геотекстиль нетканый, 300 г/м2
Дренажный геокомпозит QDrain ZW
Дренажно-накопительная мембрана Maxistud F
Защитная ПВП-мембрана Tefond HP Star

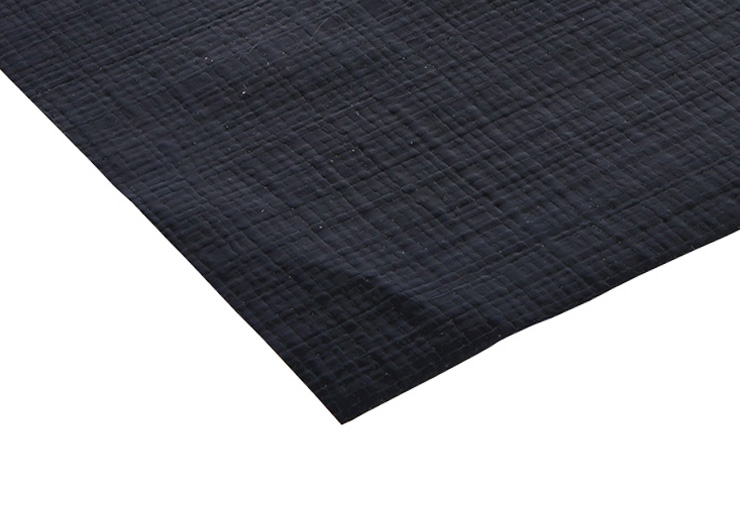

Противокорневой слой COVER UP XLT BLACK
Гидроизоляция Safety Flex APP EPP 4 mm — 2 слоя
Грунтовка битумным праймером Safety
Армированнная стяжка из цементно-песчаного раствора
Разделительный слой — Полибар С
Теплоизоляционный и уклонообразующий слой из пеностекольного щебня ЩП 100/30-60
Защитный слой — геотекстиль нетканый, 250 г/м2
Пароизоляция Safety Flex APP EPP 4 mm — 1 слой
Грунтовка битумным праймером Safety
Ж/б плита перекрытия (толщина по проекту)
