Устройство пластового дренажа с применением геокомпозита QDrain начинается с подготовки основания, его уплотнению и формирование проектного уклона. Далее укладываются рулоны дренажного геокомпозита.
В случае глинистого основания рекомендуется песчаная подушка для предотвращения заиливания геотекстильного фильтра.
Дренажный геокомпозит QDrain должен непосредственно соприкасаться с трубчатым дренажем для беспрепятственного оттока воды. В процессе устройства вышележащих слоев следует тщательно следить за целостностью дренажного слоя — расхождение полотен не допускается!

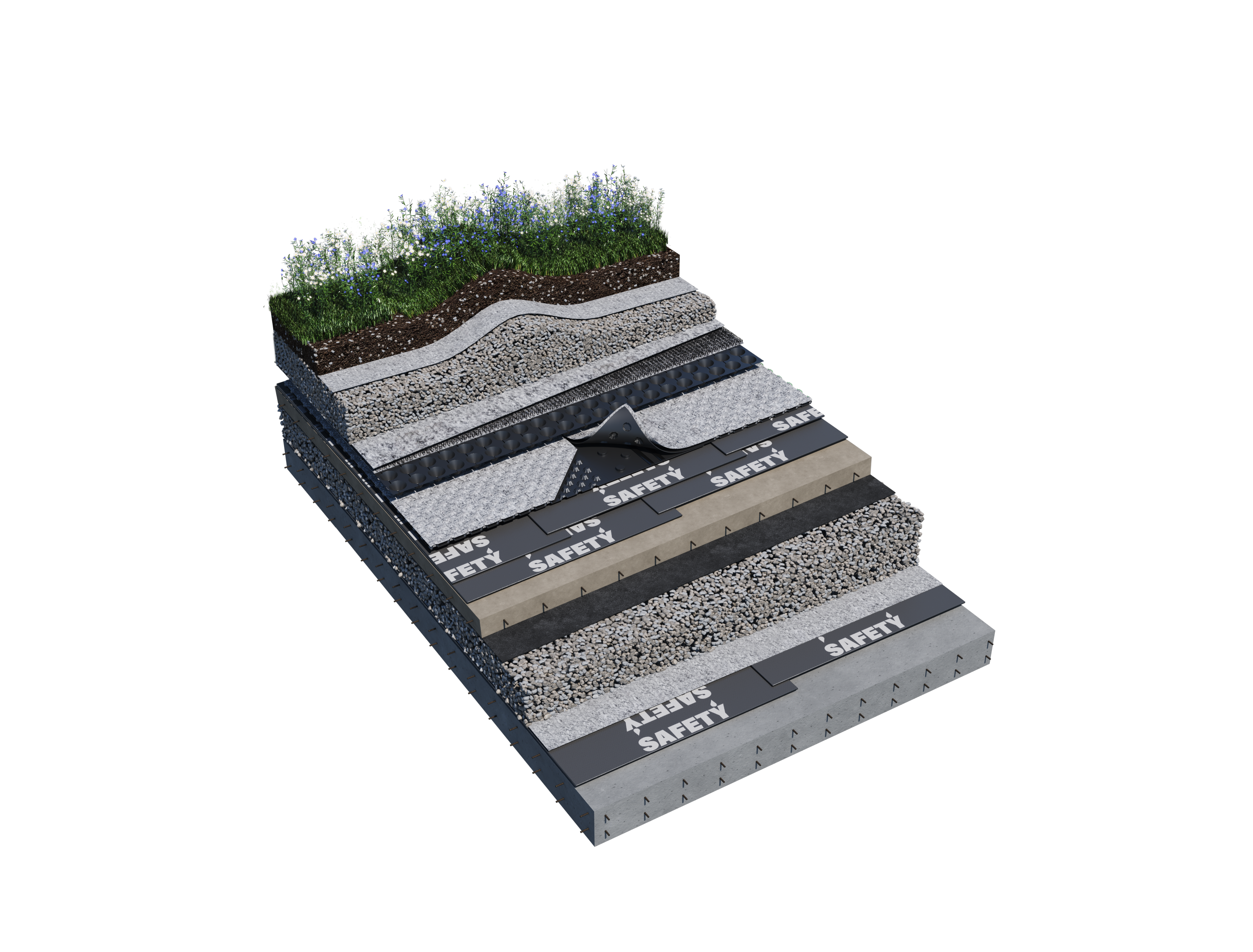

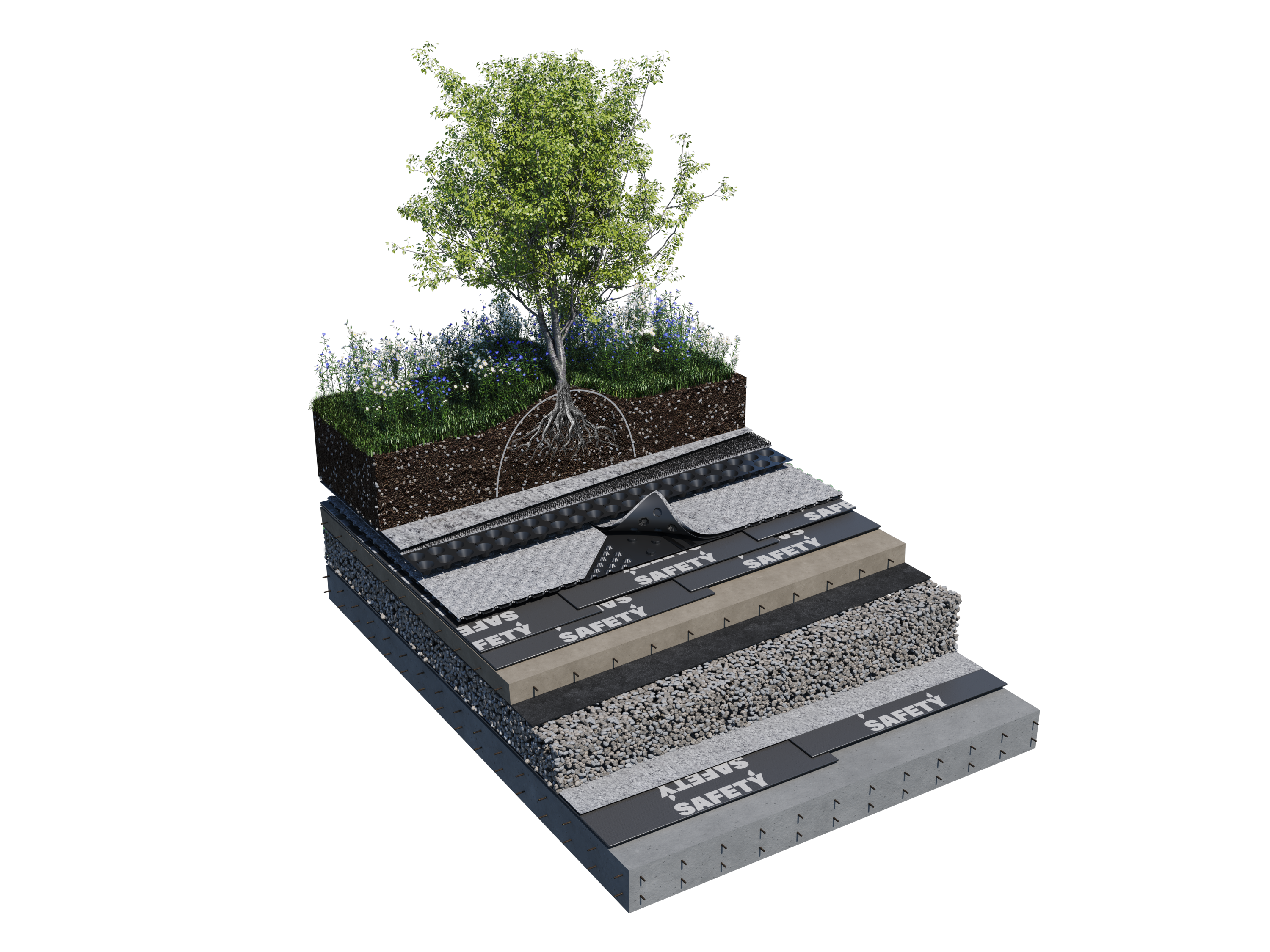

Засыпка плодородным грунтом с посевом травы
Покрытие (плитка, плитняк и т.д.)
Цементно-песчаная смесь
Щебень
Песок средний

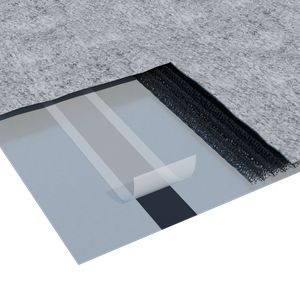

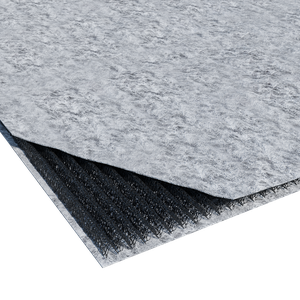

Геокомпозит с дренажной основой из хаотично скрепленных полипропиленовых волокон. Применяется в качестве элемента дренажной системы, обеспечивающего эффективный сбор и отвод воды. Рекомендуется к применению при нагрузке до 50 кПа.
Подсыпка песчаная уплотненная
Уплотненное грунтовое основание
Дренажная труба
